#170 - Gamagrafia do SD Card #1

-

O objetivo desta postagem é mostrar o ensaio de gamagrafia de um SD Card e verificar se a radiação Gama afetou os dados dessa memória. Usei uma minúscula e segura fonte de radiação Gama de Amerício-241.
Escrito e desenvolvido por Léo Corradini

Veja o princípio de funcionamento da gamagrafia nesta postagem:
https://potassio-40.blogspot.com/2019/02/gamagrafia-01.html
 A exposição deste ensaio teve duração de 20 dias e a distância da fonte de radiação até o filme foi de 13 mm.

Filme revelado, acredito que 20 dias foi excessivo.

Muita exposição acabou mascarando os chips, podemos ver somente o padrão da PCI.

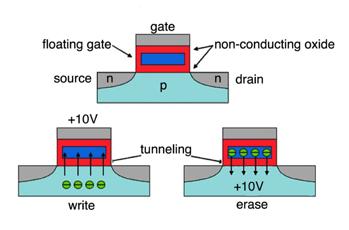

A presença ou ausência de carga elétrica no gate flutuante armazena a informação nesse tipo de memória.


 É possível que a radiação Gama possa alterar essa carga elétrica e mudar os dados armazenados.

Então, coloquei alguns arquivos no card e verifiquei a integridade dos dados antes e depois da exposição usando um programa de checksum ou soma de verificação.

Para essa finalidade, usei o programa WinMD5.exe.

O resultado desse primeiro teste mostrou que não houve corrupção de dados na memória.



                         Conclusões:

Minha expectativa era também visualizar o chip ou chips no interior da memória. Talvez um ensaio com tempo de exposição e posição diferentes possa resolver essa questão.

Acredito que a radiação Gama tem a capacidade de alterar as cargas elétricas nos gates flutuantes, mas a intensidade e tempo desse ensaio foram insuficientes para isso acontecer.

Temos que ter em mente que a radiação produzida pela fonte usada é de muito fraca intensidade.

Mas, a foto ficou interessante !
