#160 - Radioatividade do filamento da Magnétron #2

-

                                   Índice do Blog

O objetivo deste ensaio é detectar radioatividade no filamento da válvula magnétron usada para gerar as micro-ondas dos fornos.

Escrito e desenvolvido por Léo Corradini



Para aumentar a eficiência da emissão de elétrons, uma pequena quantidade de óxido tório é adicionado ao tungstênio do filamento da magnétron. Para formar o chamado filamento de tungstênio toriado.



Neste ensaio usei um filme para radiografia dos dentes.


Veja os dois primeiros ensaios aqui:

https://potassio-40.blogspot.com/2017/12/radioatividade-do-filamento-da-magnetron.html

As partículas Alfa não são capazes de atravessar o invólucro plástico e o papel de proteção desse filme, portanto o registro fotográfico é o resultado das emissões Beta e/ou Gama do filamento.

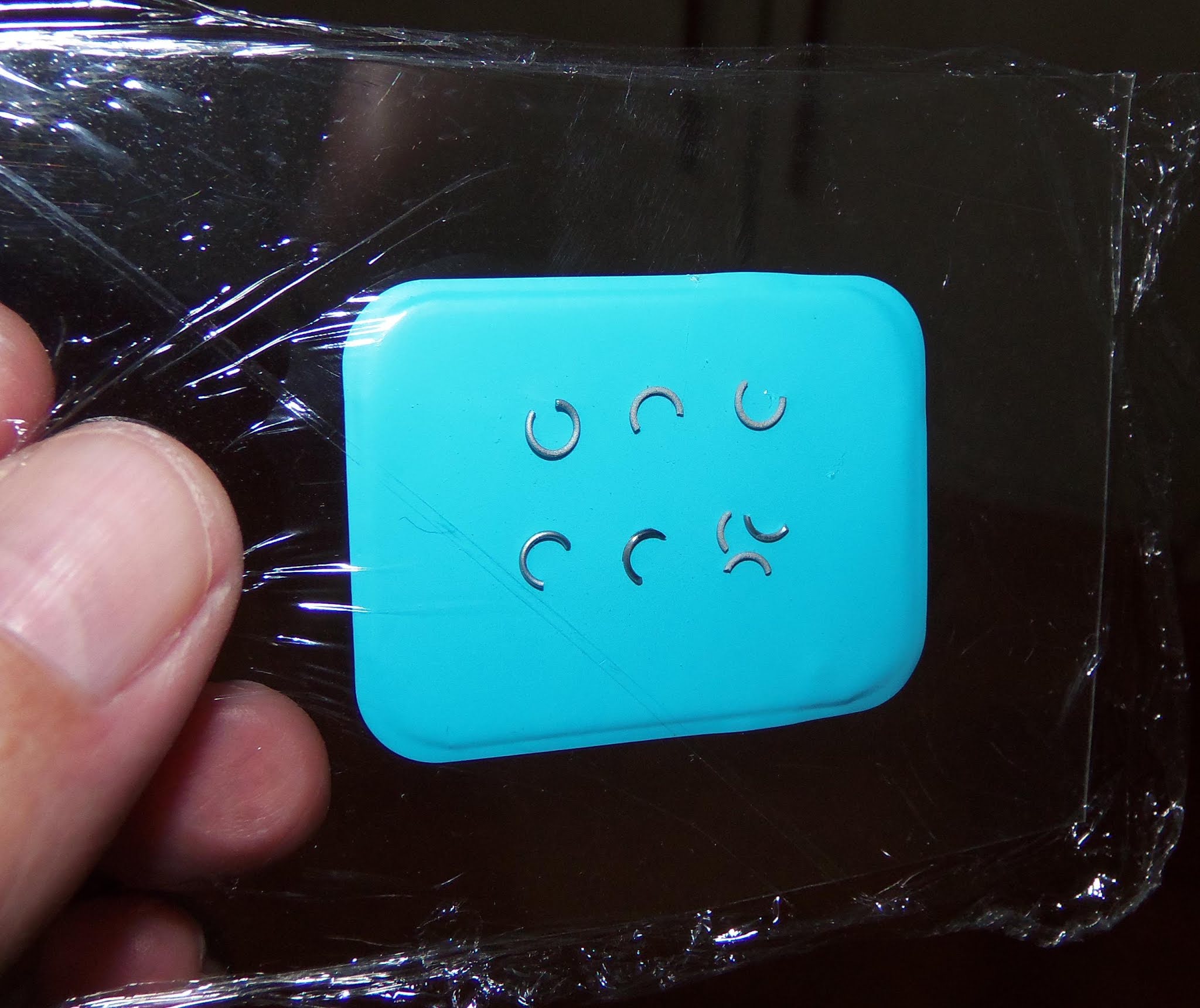

Coloquei pequenos pedaços do filamento sobre o envelope do filme por um período de 20 dias.




Depois de revelado o filme, o resultado foram manchas muito tênues com o formato dos pedaços do filamento.

Demonstrando que o tungstênio toriado não emite somente partículas Alfa.
Farei um novo ensaio com exposição maior para fortalecer as manchas.
