#204 - Kit de Química da Philips

-

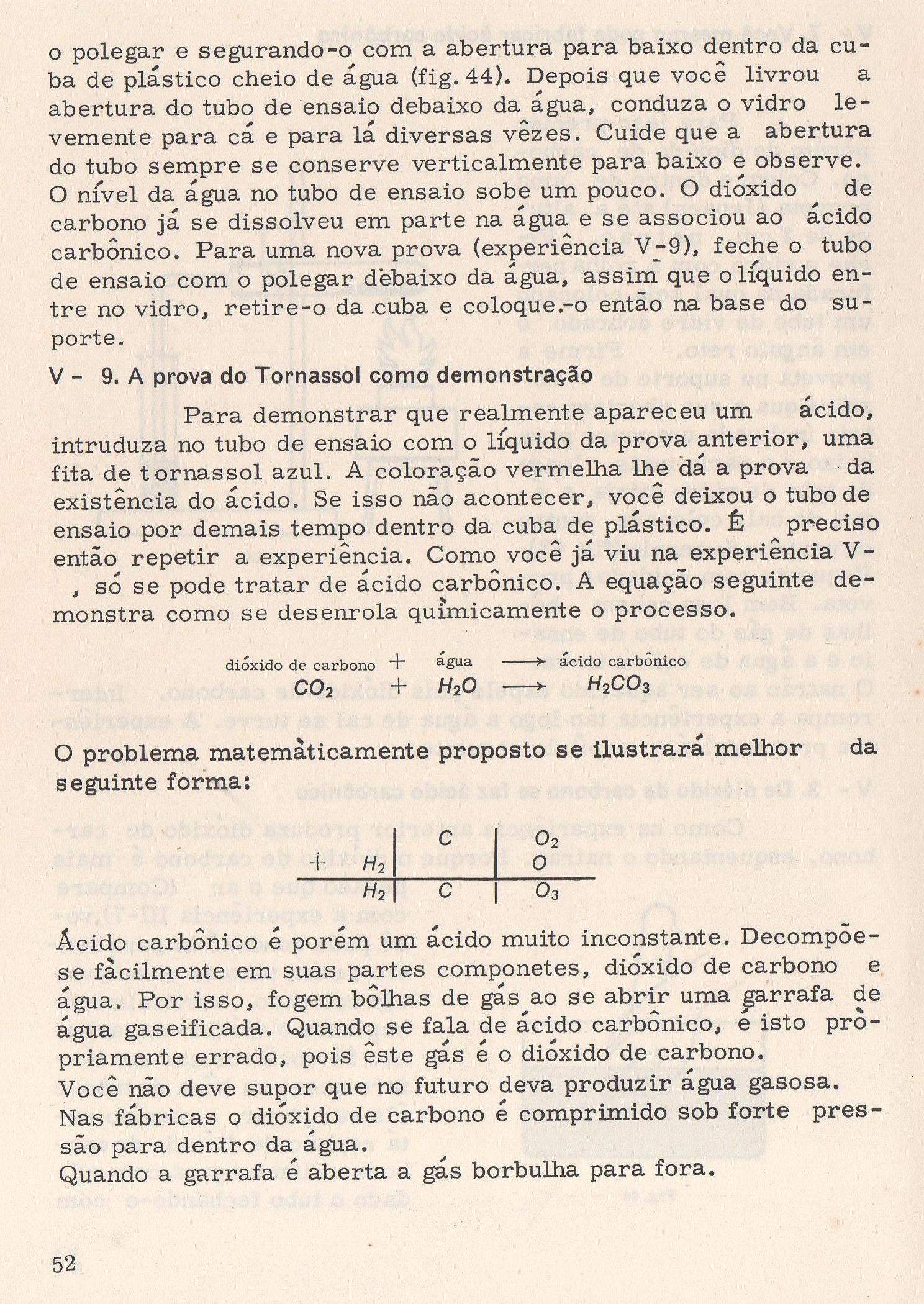

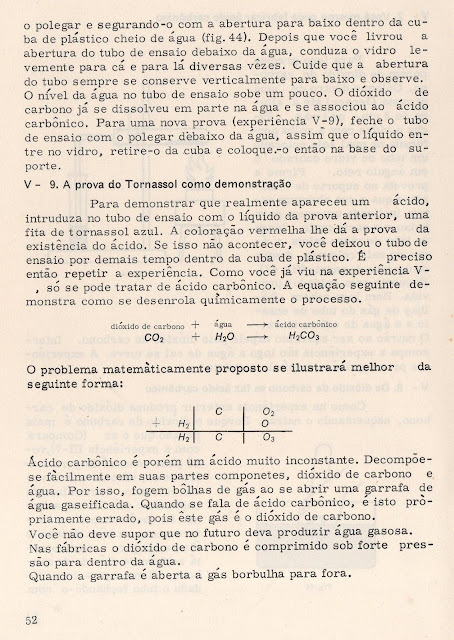

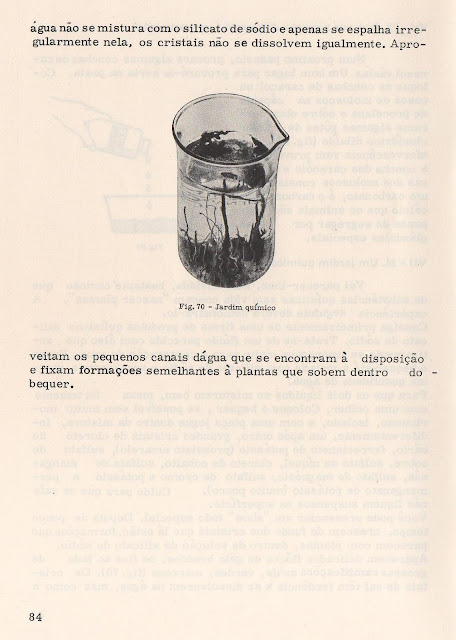

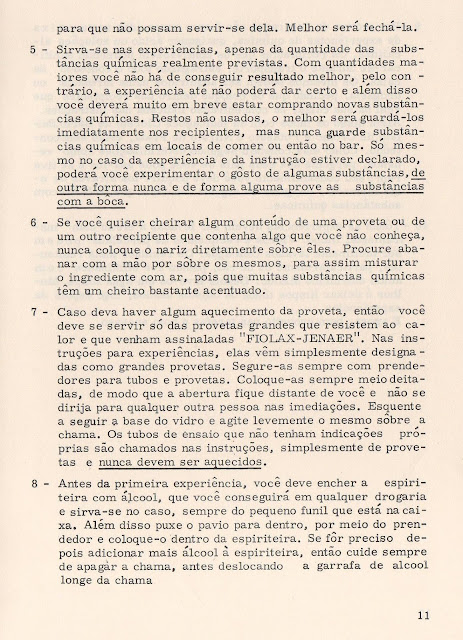

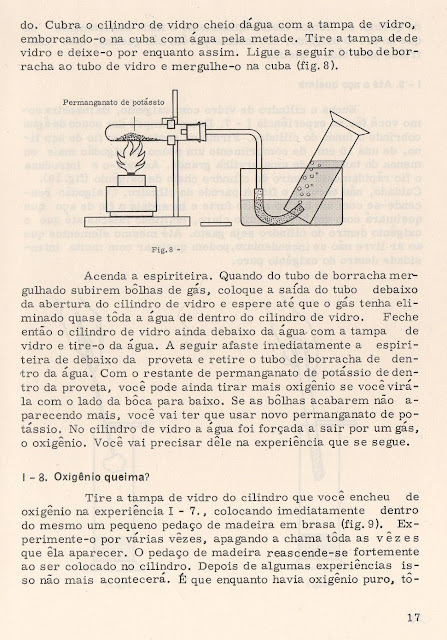

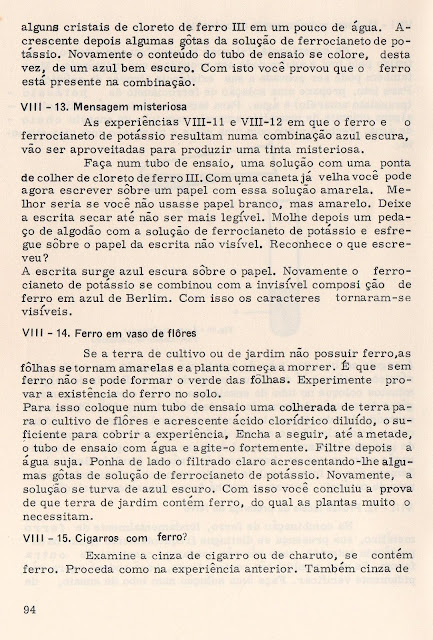

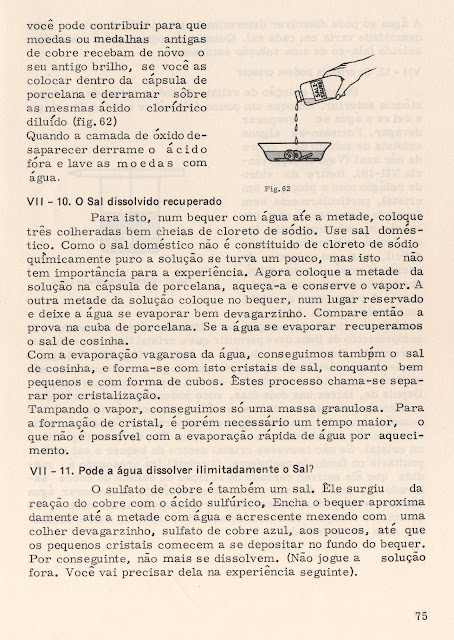

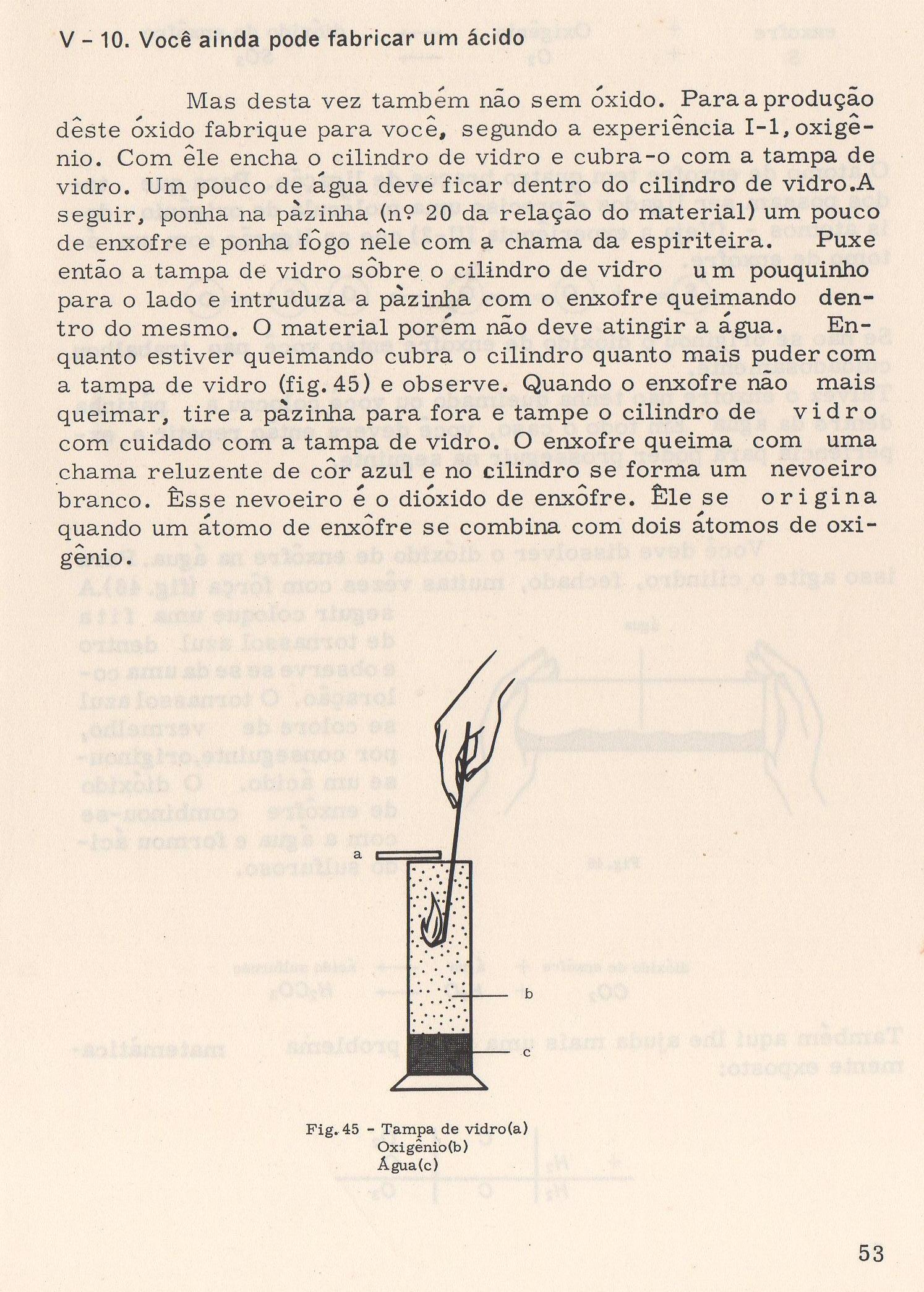

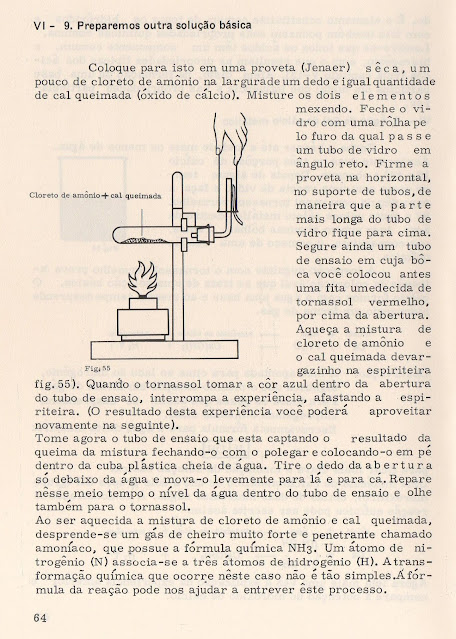

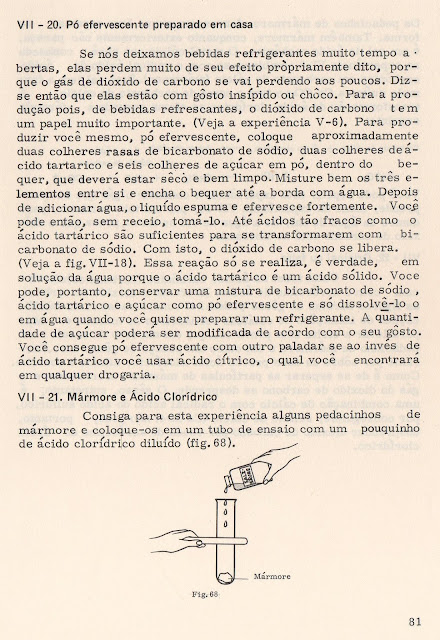

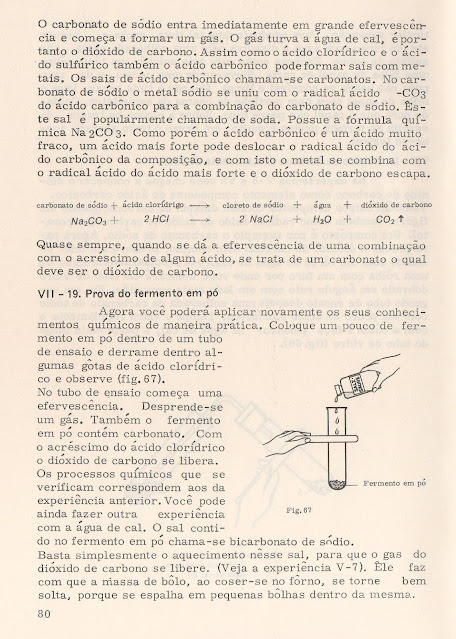

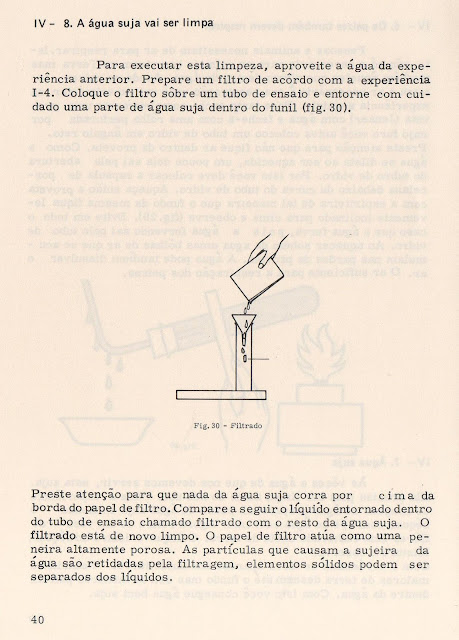

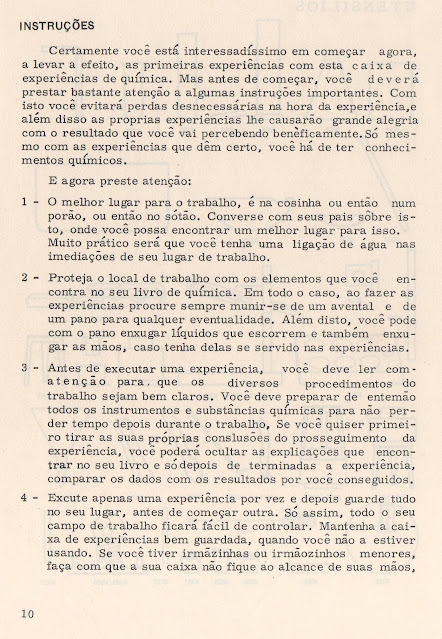

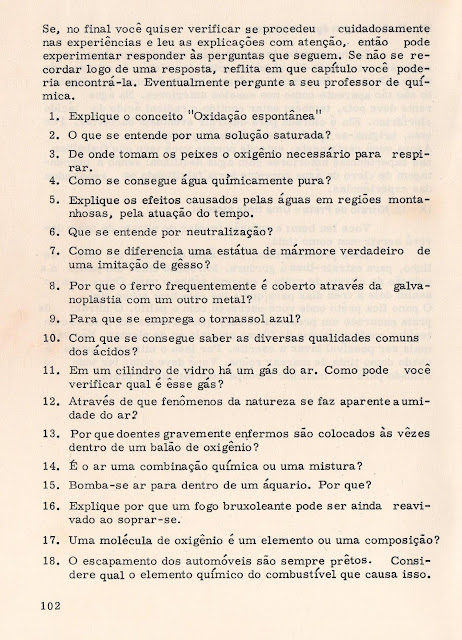

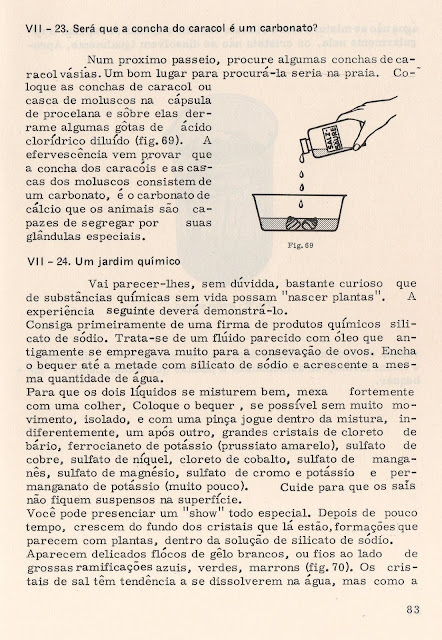

O objetivo desta postagem é apresentar o manual do maravilhoso kit de química da Philips que foi lançado em meados da década de 1970.

Escrito e desenvolvido por Léo Corradini


Com as informações contidas nesse manual, podemos fazer todos os experimentos do antigo kit.
