#166 - Sensor de efeito Hall experimental

 O objetivo desta postagem é mostrar o projeto de um sensor de efeito Hall experimental.

Escrito e desenvolvido por Léo Corradini

 Quando montei o magnetômetro, surgiu a vontade de desenvolver um protótipo artesanal do sensor Hall.


Experimentei três metais, cobre, zinco e bismuto.

Somente o bismuto produziu uma tensão suficientemente forte para ser detectada pelo amplificador diferencial do magnetômetro (1).



Para fazer os contatos elétricos, usei quatro molas retiradas de disquetes.

Derreti alguns pedaços de bismuto e prensei a bolinha (fundida) sobre uma tijolo refratário para produzir a lâmina.


Fiz o acabamento com uma lima.


Cortei duas laterais para dar o acabamento.


A espessura ficou com 0,79mm.

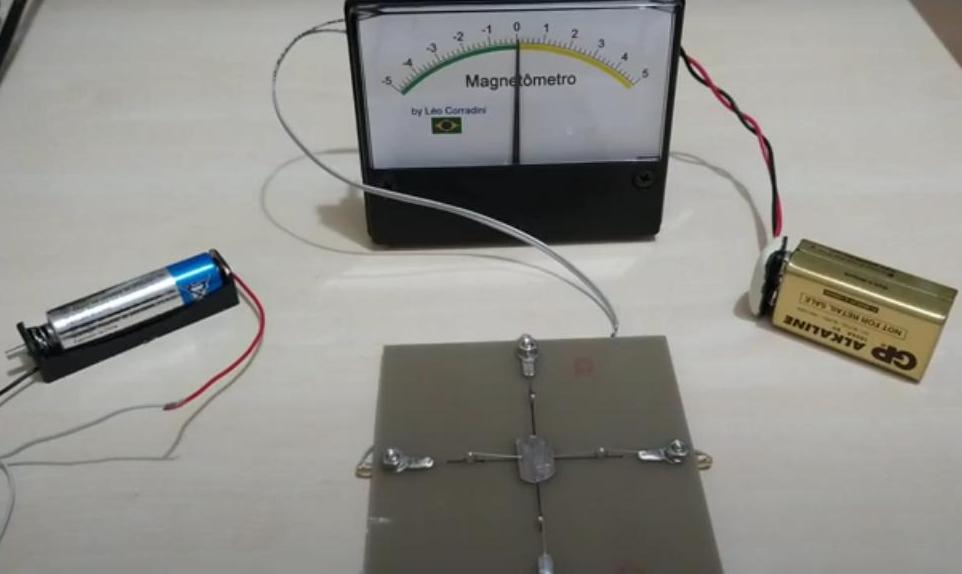

Coloquei a sensibilidade do amplificador diferencial no máximo e alimentei o sensor com uma pilha de 1,5volt.


Foi necessário esperar a temperatura do conjunto equalizar porque as molas de aço formam termopares nos pontos de solda e contato.

Esses termopares geram tensões que se somam ou subtraem da gerada pelo sensor Hall.



Invertendo o campo magnético a agulha vai para o outro lado.





Conclusão:

Não imaginava que fosse tão fácil fazer um protótipo funcional com relativamente poucos recursos.

Suspeito que a espessura da lâmina de bismuto afete a tensão gerada. Vou fazer outro protótipo usando solda no lugar das molas.

Adendo:

Usei clips de ótima qualidade da hp que encontrei no eBay. A estabilidade e o nível de tensão melhoraram.







Veja também:


Índice do Blog
https://potassio-40.blogspot.com/2017/11/blog-post.html

(1) Magnetômetro
https://potassio-40.blogspot.com/2021/02/163-magnetometro.html

Vídeo do experimento:
https://www.youtube.com/watch?v=Kc2NSfKmeVY

Vídeo com a modificação:
https://www.youtube.com/watch?v=AVswjAN2JZM
