O objetivo desta postagem é apresentar o contador Geiger Radalert 50.
Escrito e desenvolvido por Léo Corradini
Comprei o aparelho usado e em bom estado pelo eBay.
Achei esse modelo interessante porque usa a válvula Geiger-Müller LND-712 com janela de mica, dessa forma ele é capaz de detectar também a radiação Alfa, além da Beta e Gama.
A válvula LND-712 é nossa velha conhecida, mais informações aqui:
https://potassio-40.blogspot.com/2017/11/contador-geiger-muller.html
Outro aspecto interessante é que ele tem três formas de apresentação da informação da radiação no display; mR/hr, CPM e Total, ou seja:
mR/hr -> miliRoentgen/hora
1 mR/hr equivale a 10 µSv/hr
CPM -> Contagens Por Minuto
Total -> Totaliza os pulsos produzidos pelos eventos de radiação detectados pela válvula.
O modo "Total" é usado para detecção de baixos níveis de radiação.
Quem acompanha este blog sabe que é a forma preferencial nos meus ensaios.

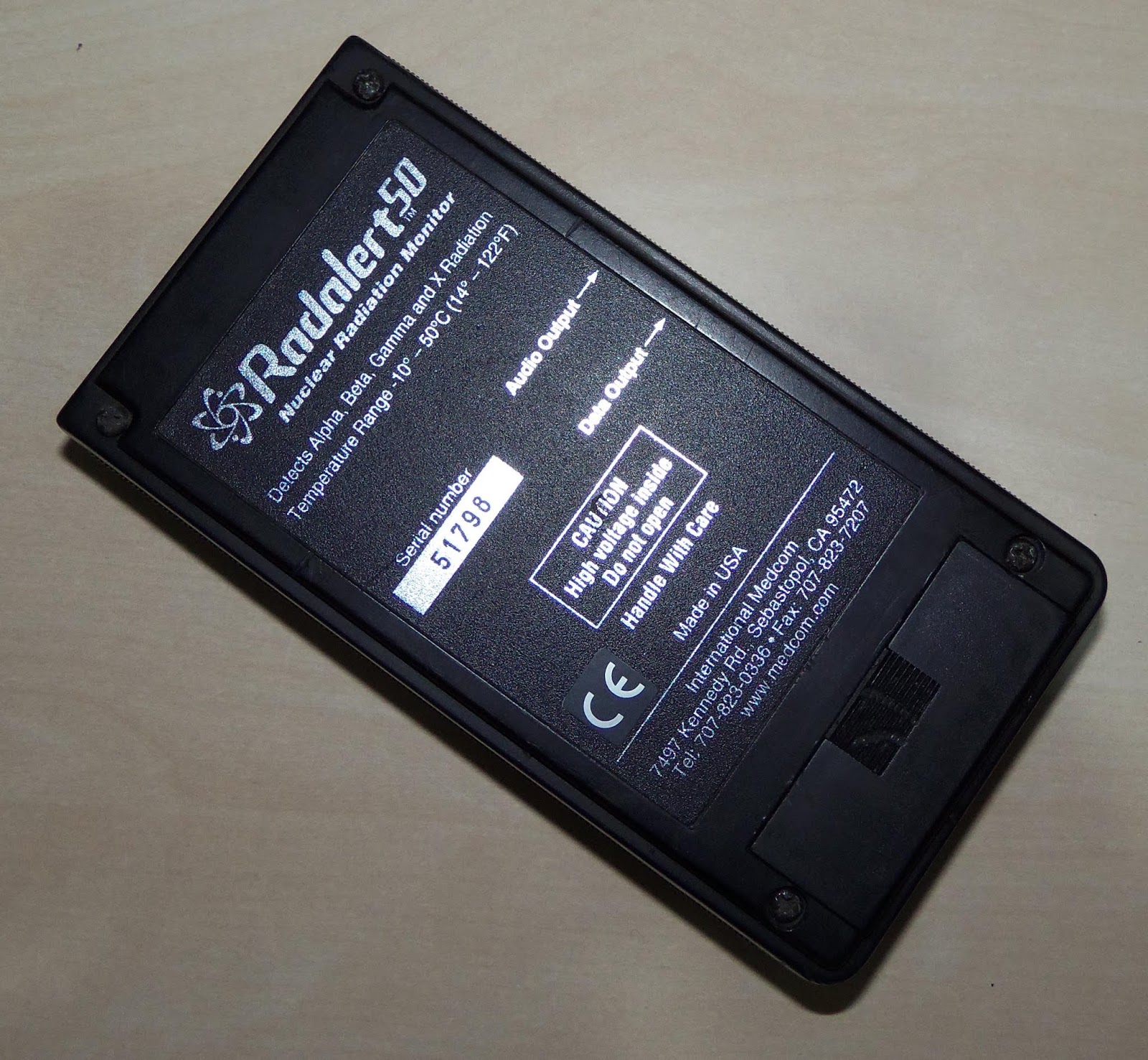

Vista traseira
Vistas internas
Tensão de polarização da válvula LND-712
A tensão está dentro dos valores especificados para essa válvula, entre 450 e 650V.
A janela de mica da válvula estava excessivamente contaminada com o pó de entrou pela grade de proteção.
Acredito que o pó, pode reduzir a sensibilidade da válvula às partículas Alfa.
Então, decidi tirar o excesso com um pincel bem macio com muito cuidado porque a mica é extremamente delicada.
Com a limpeza, ficou mais evidente um risco de origem desconhecida na camada de tinta cinza.
Acredito que essa tinta é aplicada sobre a mica para reduzir a incidência de luz no interior da câmara e prevenir o efeito fotoelétrico que causaria pulsos erráticos.
Grade de proteção da janela de mica
Curiosamente os projetistas desse aparelho não atenderam a duas recomendações do fabricante da válvula LND-712.
Datasheet LND-712:
https://www.lndinc.com/products/geiger-mueller-tubes/712/
A primeira é polarizar o ânodo através de um resistor de 10M, foi usado um resistor de 2,2M (R45).
A segunda recomendação é ligar o cátodo diretamente ao GND do circuito, está ligada a entrada de um pré-amplificador, transistor Q11 e componentes de polarização.
As consequências para essas decisões são a
redução da vida útil da válvula Geiger-Müller e maior suscetibilidade à interferência eletromagnética.
A superfície do cátodo funciona como uma antena, principalmente porque não existe blindagem sobre a LND-712.
Acredito que foi montado por volta do ano 2002, porque a válvula LND-712 foi fabricada na semana 18 do ano 2002, a PCI foi fabricada em 2001 e grande parte dos componentes eletrônicos em 2000.
Manual do aparelho:
https://medcom.com/downloads/Radalert_50_manual.pdf
Esse aparelho será interessante como pesquisador de campo junto o meu contador analógico:
https://potassio-40.blogspot.com/2018/03/contador-geiger-classico.html
Detectando partículas Alfa com o Radalert 50:
https://youtu.be/wAe2K4NdQSU
