O objetivo desta postagem é mostrar o projeto de um detector de micro-ondas.
Escrito e desenvolvido por Léo Corradini.
Este dispositivo é capaz de detectar a presença de radiação na faixa de micro-ondas, desenhado para 2,45GHz.
Ele pode ser usado como um sniffer para sinais de 2,45GHz, ou seja, podemos verificar o vazamento de fornos de micro-ondas ou o funcionamento de modens de Wi-Fi.
Princípio de funcionamento:
O detector de micro-ondas consiste num dipolo de meia onda calculado e cortado para 2,45GHz alimentando um retificador e dobrador de tensão com diodos Schottky para altíssima frequência (NEC 1SS99).
Fórmula que define o comprimento da antena:
L = 0,95 ( 300 / F ) / 2
Onde:
L -> Comprimento da antena em metros.
F -> Frequência em MHz
L = 0,95 ( 300 / 2450 ) / 2
L = 0,05816 m ou 58,2 mm
A saída do detector produz uma tensão de corrente contínua proporcional ao nível da radiação eletromagnética captada pela antena.
Também incluí um LED que permite a rápida avaliação de sinais mais intensos.
Componentes do protótipo
O objetivo desta postagem é mostrar o projeto de um detector de micro-ondas.
Escrito e desenvolvido por Léo Corradini.
Este dispositivo é capaz de detectar a presença de radiação na faixa de micro-ondas, desenhado para 2,45GHz.
Ele pode ser usado como um sniffer para sinais de 2,45GHz, ou seja, podemos verificar o vazamento de fornos de micro-ondas ou o funcionamento de modens de Wi-Fi.
Princípio de funcionamento:
O detector de micro-ondas consiste num dipolo de meia onda calculado e cortado para 2,45GHz alimentando um retificador e dobrador de tensão com diodos Schottky para altíssima frequência (NEC 1SS99).
Fórmula que define o comprimento da antena:
L = 0,95 ( 300 / F ) / 2
Onde:
L -> Comprimento da antena em metros.
F -> Frequência em MHz
L = 0,95 ( 300 / 2450 ) / 2
L = 0,05816 m ou 58,2 mm
A saída do detector produz uma tensão de corrente contínua proporcional ao nível da radiação eletromagnética captada pela antena.
Também incluí um LED que permite a rápida avaliação de sinais mais intensos.
Componentes do protótipo
O diodo Schottky vintage 1SS99 da NEC (1), poderá ser substituído por modelos mais atuais.
Vários protótipos
Nesta foto, um osciloscópio foi ligado na saída do detector e mostra a fuga de radiação de um forno de micro-ondas nas proximidades.

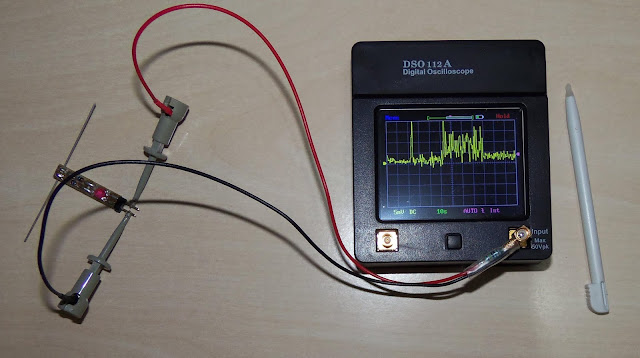

Neste ensaio, um osciloscópio portátil mostra o sinal gerado por um modem Wi-Fi nas proximidades.
Para aumentar a sensibilidade do detector, projetei um amplificador com saída para um galvanômetro vintage.
Vou descrever esse projeto futuramente.
Posicionando o detector próximo a antena do modem Wi-Fi, o sinal foi suficientemente forte para acender o LED.
