#096 - Válvula Geiger-Müller SBM-20

-
                                Índice do Blog

 O objetivo desta postagem é apresentar a válvula Geiger-Müller SBM-20 e definir a eletrônica para o seu uso.


Escrito e desenvolvido por Léo Corradini.

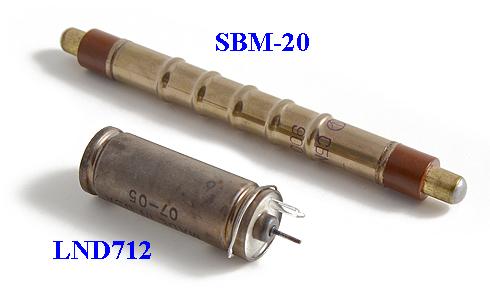

 A válvula russa SBM-20 é sem dúvida a mais popular entre os hobistas.

 Ela é mais fina e mais comprida que a americana LND-712, e por não ter a janela de mica, é incapaz de detectar as partículas Alfa.
Essa válvula é muito frágil e pode ser facilmente deformada.
Mas, ela continua funcionando.


A tensão recomendada para a sua polarização é 400V.
O gráfico mostra a curva característica de funcionamento.

 O circuito mostra os valores de resistores de polarização recomendados.
A próxima figura mostra mais detalhes do funcionamento dessa válvula.
Eletrônica que será usada nos futuros ensaios com a SBM-20.

Conjunto da eletrônica com a válvula que foi usado no primeiro teste.


O vídeo mostra ensaios com a radiação de fundo, alguns gramas de nitrato de uranila e o cloreto de potássio.

 https://www.youtube.com/watch?v=WVdXVPiMaRU
