O objetivo desta postagem é mostrar o projeto do novo protótipo do medidor de radioatividade com indicação analógica clássica.

Escrito e desenvolvido por Léo Corradini




Este aparelho difere do contador Geiger modificado por apresentar o valor instantâneo da radiação.

Ele se parece com os modelos clássicos e é mais apropriado para a prospecção de campo de materiais radioativos.

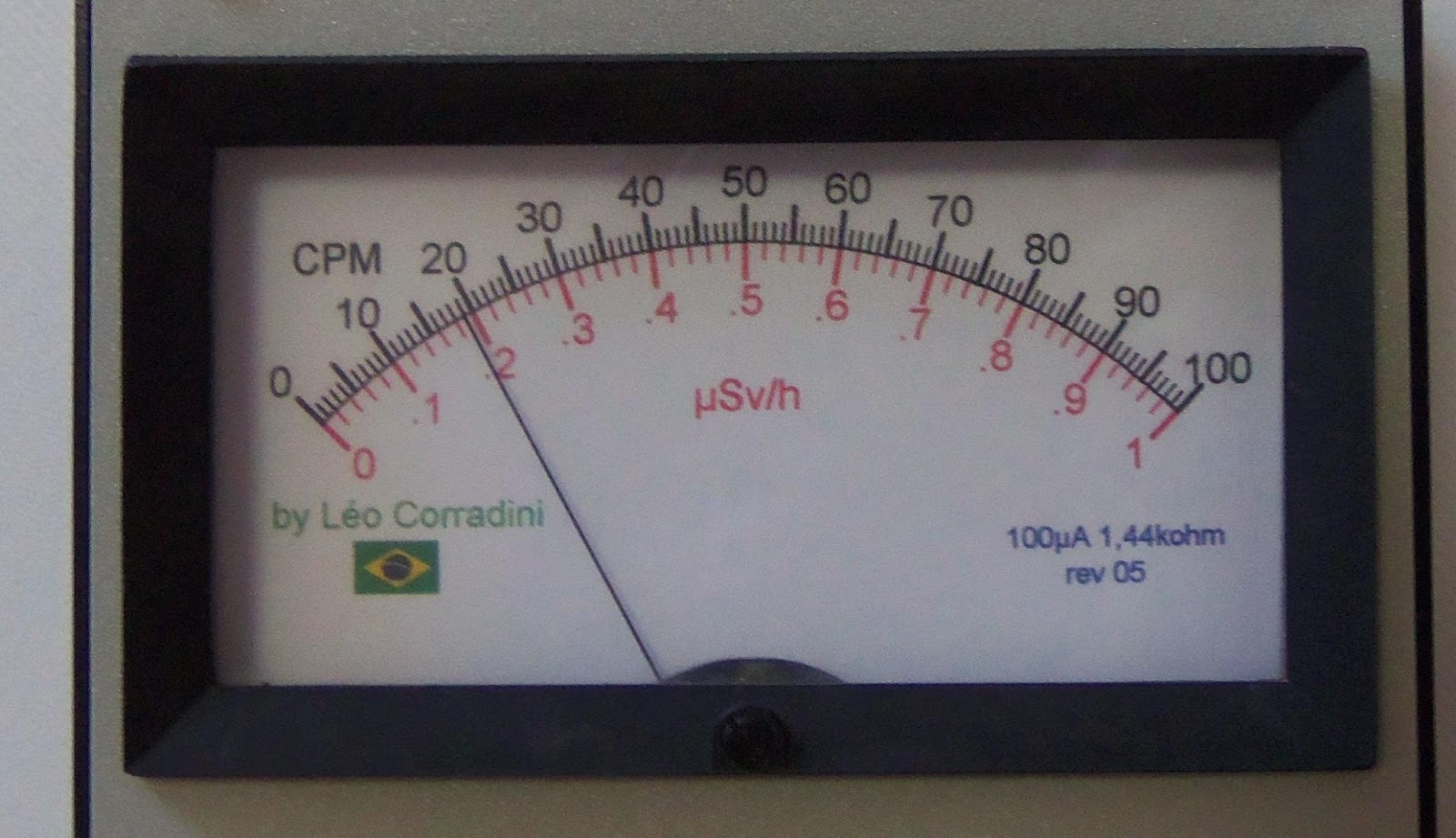

Hoje em dia é muito comum o uso de displays digitais, porém decidi usar um galvanômetro vintage da década de 1970 com uma escala especialmente desenhada.
Acredito que ficou mais charmoso.





Inicialmente, ele terá três comandos frontais:

- Uma chave liga/desliga.

- Uma chave que transforma a escala de 0~100 CPM em uma escala de tensão de 0~10 Volts que permite controlar a carga da bateria de 9V.

- Uma chave que permite desligar o buzzer que gera o bip audível.





Ensaio da eletrônica:




No futuro, ele poderá ter também comandos para novas escalas e para um sensor de radiação externo.

Também existem dois LEDs, um verde para indicar que está ligado e outro vermelho que pisca sempre a válvula detectar um evento de radiação.

O sensor interno de radioatividade é uma válvula Geiger-Müller com janela de mica (LND-712) protegida por uma tela de inox.





Válvulas Geiger com janela de mica são também sensíveis às partículas Alfa.
Assim, é possível pesquisar os três tipos básicos de radiação, Alfa, Beta e Gama.

As unidades das escalas são em CPM (Contagens Por Minuto) sendo de 0~100 CPM e o equivalente, para a válvula LND-712, em µSv/h (0~1 µSv/h).





Essas escalas são apropriadas para a medição de pequenos valores de radioatividade, lembrando que a radiação de fundo é tipicamente 20 CPM (0,2 µSv/h) e que o risco para a saúde é considerado elevado para valores contínuos acima de 2 µSv/h.

A título de curiosidade, a radioatividade ao ar livre nas proximidades dos reatores danificados de Fukushima é na faixa de ~150 µSv/h.



Veja também:
https://potassio-40.blogspot.com.br/2017/11/contador-geiger-muller.html


Comentários

  1. Muito bom o projeto. Você que desenvolveu o circuito do ratemeter? Poderia publicar esse circuto?

    ResponderExcluir
    Respostas
    1. Olá Carlos, veja aqui:
      https://potassio-40.blogspot.com/2018/09/contador-geiger-didatico-com-sbm-20.html

      Excluir
