#168 - Fluxo para solda #1

-

O objetivo desta postagem é apresentar a fórmula que criei de fluxo pastoso não condutor para soldas a base de ligas de estanho.

Escrito e desenvolvido por Léo Corradini

 Composição (em peso): 70% - Vaselina sólida e 30% - Breu.




Derreter a vaselina em fogo baixo e acrescentar o breu aos poucos, misturando até obter consistência uniforme.
Encher a seringa com o fluxo ainda quente.

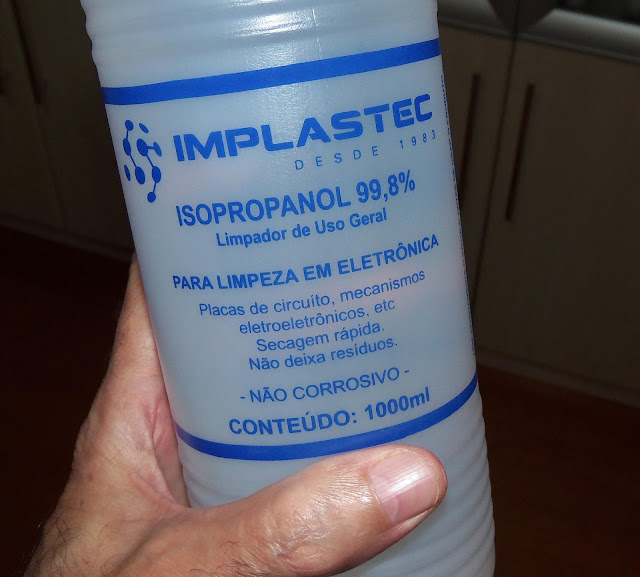

 A limpeza do fluxo pode ser feita com álcool isopropílico.


Veja também:

Índice do Blog
https://potassio-40.blogspot.com/2017/11/blog-post.html

Comentários

  1. NoviSlot20 de abril de 2021 às 03:54

    Com vaselina foi a primeira vez que vi. Geralmente é utilizado álcool para dissolver o breu, mas ele fica "liquido".

    ResponderExcluir
  2. Luciano23 de abril de 2021 às 23:45

    Leo, acho que "sem querer, querendo", você descobriu a fórmula dos fluxo de solda chineses baratos. Só que acho que eles não tem nem 10% de breu, já que pouco auxiliam a solda.

    Já usei breu como fluxo de solda, mas dissolvido em álcool 99%. Vou testar com vaselina pra ver como fica.

    ResponderExcluir
